一、試驗用振動圓錐破碎機結構、工作原理及性能參數

結構：PZ系列振動圓錐破碎機由機架1、定錐2、動錐3、偏心塊4、彈簧5、傳動裝置6、電動機7等幾部分組成。彈簧5是PZ系列振動圓錐破碎機的獨創之處，是區別于慣性圓錐破碎機的關鍵性元件，它可以是橡膠彈簧、金屬?gòu)椈苫驈?fù)合彈簧。與慣性圓錐破碎機的球面軸承相比，不要高壓稀油潤滑裝置，不須高的加工精度，損壞后更換方便，且價格低廉。定動錐3采用優質耐磨鋼制造，下部安裝在彈簧上，損壞后可快速更換，而可不用灌鉛鋅這一復雜的工序，由于不旋轉，形跡不規則也沒有關系，過度磨損后，還可保持較好的破碎效果。定錐2與機架固聯，上部為進料斗，采用優質耐磨鋼制造，形狀可以不規則，損壞后可快速更換。偏心塊4是破碎機產生破碎力的關鍵性元件，它與彈簧5及運動部件共同組成振動系統。機架采用優質鋼板焊接而成，結構強度高，抗振性能好，可減小加工制造費用。

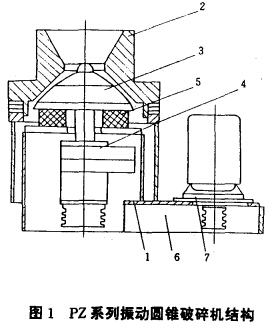

PZ系列振動圓錐破碎機的結構簡圖如圖1。

工作原理：電動機7通過傳動裝罝6驅動偏 心塊4旋轉，產生不平衡激振力，使動錐3偏離 原來的位置。物料從上部給入由定錐2、動錐3組成的破碎腔，在破碎腔由上到下的運動過程中受到反復的壓縮、沖擊，一般要達到30次以上，在此過程中物為不停的翻轉、滾動，不斷改變對物料作用力的角度，使物料破碎。被破碎后的物料從破碎機的排料口排出。

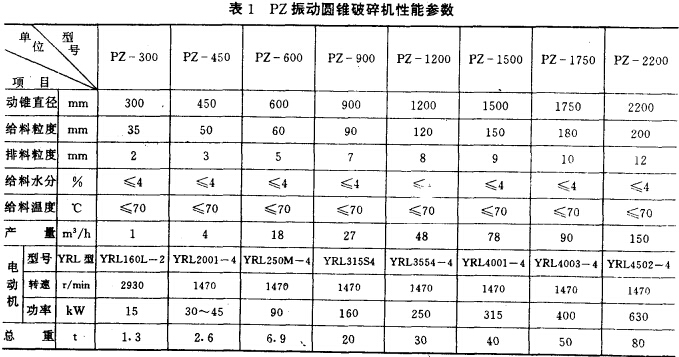

根據物料的硬度、粒度和破碎粒度的不同要求，可通過調節激振力，激振頻率、破碎腔的形狀來達到。表1為其性能參數。

二、振動圓錐破碎機的特點及制砂的優越性

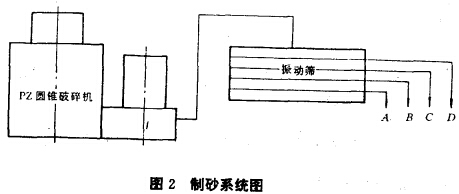

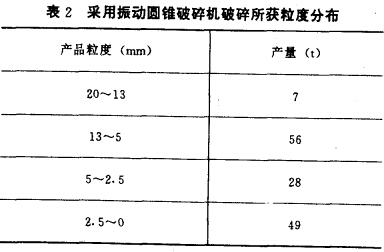

(1)沿物料最薄弱表面內層破碎。一般礦石主要以不規則的晶體存在于自然界中，振動圓錐破碎機沿著這些晶體的界面或內部的缺陷處破碎，有效的消除了產品缺陷，最大限度保持晶體的原有形狀。建筑河砂是不能滿足這種要求的，人工制砂解決自然砂的不足，以往均采用沖擊破碎機。一般偏心圓錐破碎機，棒磨機，往往不能將砂內的缺陷除去，有的連基本的形狀都保證不了，而利用振動圓錐破碎機，嚴格控制其破碎力的大小，可生產出多粒級的、等角的、小缺陷的顆粒，明顯提高了建筑物的強度，如表2為某廠采用振動圓錐破碎機破碎時獲得的粒度分布，圖2為其工藝布置。

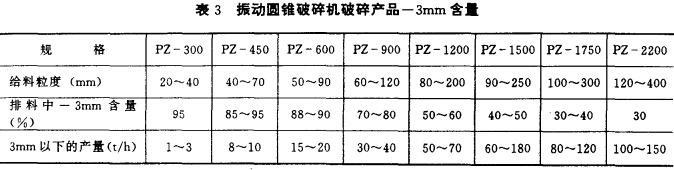

(2)破碎比最大可達30。在4—30的范圍內調整所需破碎比簡單，且可減少物料過粉碎，具有含量較多的-3mm以下的成分，特別適合于細砂制備，如表3為振動圓錐破碎機的一3mm以下的含量。

(3)當卸料間隙增大時（如錐襯磨損造成），不會增大破碎產品的平均粒度。

(4)可帶負荷啟動和停車。

(5)當不能被破碎的異物進入破碎腔時，不會造成傳動裝置過載或損壞。

(6)減少破碎段數，簡化工藝流程，減少輔助設備數量。

(7)不需定量給料裝置給破碎機供料。

(8)不需要重型基礎建筑物，可降低建設投資20～30%。

(9)可采用更高的動錐擺動頻率，提高產量和破碎比。

(10)采用具有參振質量、偏心質體、主振彈簧組成的彈性系統，可實現亞共振、近共振、遠共振，設計出不同振型的振動圓錐破碎機。

(11)沒有慣性圓錐破碎機的球面滑動軸承，使加工制造變得非常簡單，相同的規格具有較低的價格。

(12)破碎機的調整方便。破碎機運轉一段時間后，如排料粒度發生變化，或須調整排料粒度時，可調整主副偏心塊的夾角和破碎機上的墊片。如圖3所示，主副偏心塊的夾角α大小無級可調，α=0°時破碎力最大，α=180°時破碎力最小。

三、振動圓錐破碎機用于人工制砂的研究

用戶的要求為：

破碎機排料的平均粒度Dmen=2.4～2.8mm

破碎機排料的最大粒度Dmax≤5mm

破碎機排料的最小粒度Dmin≮lmm

大于5mm部分不超過5%

粉狀(≤0.2mm)部分不超過12%

粒度分級為：0～1mm 1～2mm

2～3mm 3～4mm

4～5mm ＞5mm

粒度最佳分布為：1～2mm、2～3mm

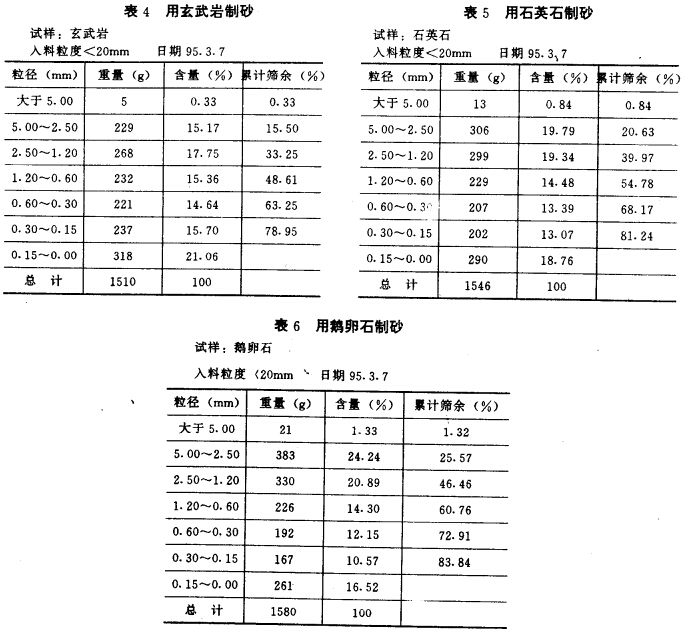

根據用戶的要求，同時考慮到用戶的來料不多我們選用PZ-300振動圓錐破碎機，最后采用較大規格的破碎機比較小規格的破碎機排料稍粗的特點進行選擇適合制砂的破碎機 規格，試驗采用人工加料，待破碎機排料穩定后開始取樣，然后充分混合后進行縮分，對玄武巖、鵝卵石和石英砂進行了工人制砂試驗，試驗結果如表4、表5、表6。

由于選用PZ-300振動圓錐破碎機，故產生了大量的細粉，使此部分超標，因此推薦用戶選用PZ-450、PZ-600、PZ-900、PZ-1200振動圓錐破碎機用于細砂的生產較合適，而PZ-1500、PZ-1750、PZ-2200振動圓錐破碎機用于骨料和細砂的聯合制備，破碎產品采用水洗以除去有害的細粉。

四、結語

PZ振動圓錐破碎機是一種可產生大量細粒、缺陷少、粒度形狀好的破碎設備，比較適合細砂的制備，小規格的PZ振動圓錐破碎機可不用輔助設備即可滿足要求不高的制砂場合，PZ-450振動圓錐破碎機已用于細砂的制備。
