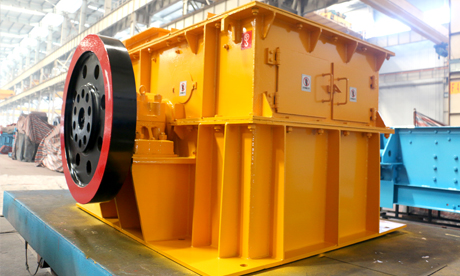

PCH系列環錘式破碎機-01

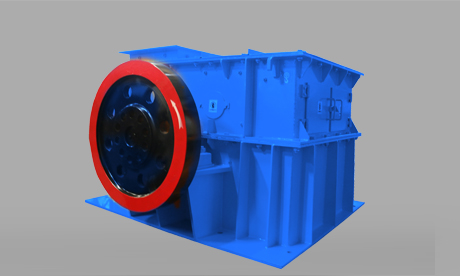

PCH系列環錘式破碎機-02

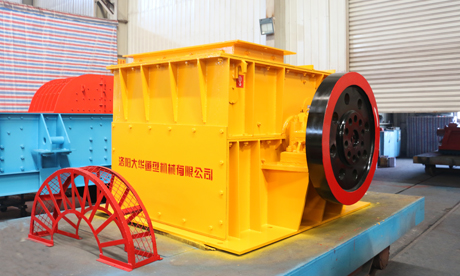

PCH系列環錘式破碎機

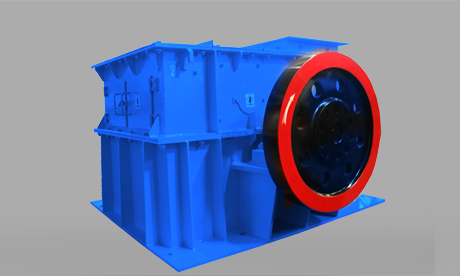

PCH系列環錘式破碎機
PCH系列環錘式破碎機工作原理
環錘式制砂機由轉子、機體、調節機構等主要部分組成，電動機通過彈性柱銷聯軸器直接驅動轉子。
轉子部分由主軸、端部圓盤、錘頭卡盤、錘軸等主要零件組成。環錘吊掛在錘軸上，錘軸安裝在端部圓盤和錘頭卡盤上，端部圓盤和卡盤用平鍵和圓螺母固定在主軸上。
機體部分由上下機殼、破碎板、篩板、篩架、襯板等主要零件組成。破碎板和篩板安裝在篩架上。篩架的一端用軸懸掛在上機體兩側的軸座上，另一端通過連接板與調節機構相連。襯板安裝在機殼兩側的內壁上，用以保護機殼不受磨損。破碎篩板與轉子形成破碎腔。機器的調節部分通過篩架托軸的偏心轉動進行調節，也有的是蝸桿、蝸輪、指針、指示牌等組成的調節機構進行調節。
環錘式制砂機是一種帶有環錘的沖擊式破碎機。環錘不僅能隨轉子公轉，還能繞錘軸自轉。物料進入破碎腔后，首先受到隨轉子高速旋轉的環錘的沖擊作用而破碎，被破碎的物料從環錘處獲得動能，高速地沖向破碎板，受到第二次破碎，然后落到篩板上，受到環錘地擠壓和磨剝進一步破碎，并透過篩孔排出。不能破碎地物料雜物進入金屬收集器，爾后定期清除。
出料粒度的調節，是通過更換不同孔隙的篩條或篩板來實現的，一般篩條或篩板出料粒度為30mm，如選擇別種出料粒度，須訂貨時專門提供，用戶是否需要制造廠配置旁漏斗，訂貨時必須注明。
PCH系列環錘式破碎機產品特點
1、錘頭設計合理，鑄造工藝先進，具有沖擊力大、使用壽命長的特點。
2、進料口大，破碎腔高，適應于硬度高、塊度大的物料，且成品石粉少。
3、可據客戶要求調整篦條間隙，改變出料粒度，以滿足不同用戶的需求。
4、設備整體設計合理、造型美觀、結構緊湊，具有易損件少，維修方便等優點。
5、本機集沖擊、反擊、撞擊(石打石)破碎功能于一身，生產效率高，機件磨耗小，綜合效益顯著，廣泛用于人工造砂。
PCH系列環錘式破碎機技術參數
| 規格型號 | 給料粒度（mm） | 排料粒度（mm） | 生產能力（m3/h） | 功率（kw） | 外形尺寸（mm） | 重量（kg） |
| PCH0808 | 200 | ＜15 | 18-37 | 45 | 1750×1620×1080 | 5030 |
| PCH1010 | 300 | ＜15 | 50-100 | 90-110 | 2100×2000×1340 | 7200 |
| PCH1016 | 300 | ＜30 | 250-300 | 155-220 | 2700×2000×1350 | 12000 |
| PCH1212 | 300 | ＜30 | 260-320 | 132-280 | 3100×2400×1750 | 13600 |
| PCH1216 | 350 | ＜30 | 380-500 | 220-355 | 3100×2800×1750 | 19100 |
| PCH1221 | 400 | ＜30 | 500-625 | 450 | 3620×3350×1950 | 24500 |
