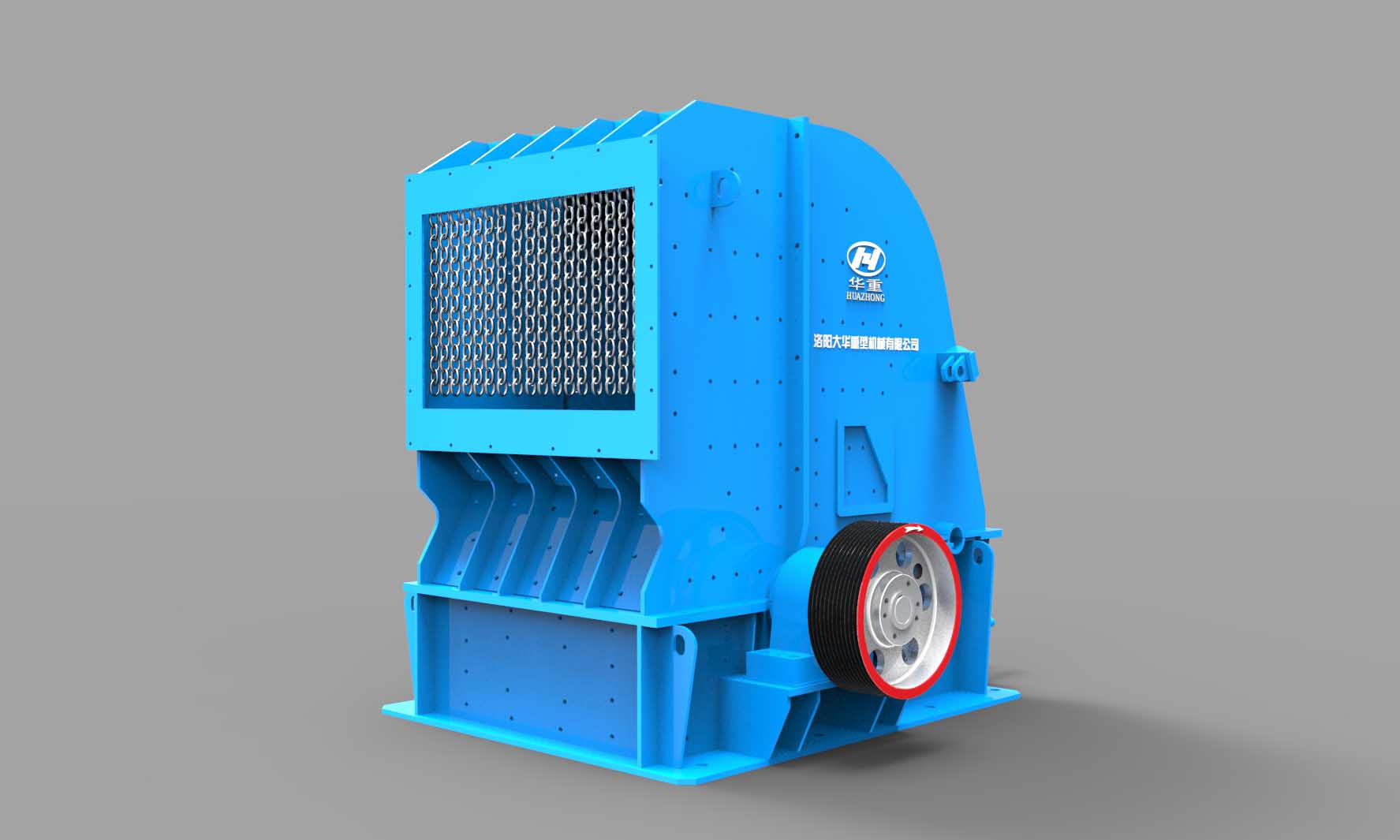

PFQ礦石破碎機-01

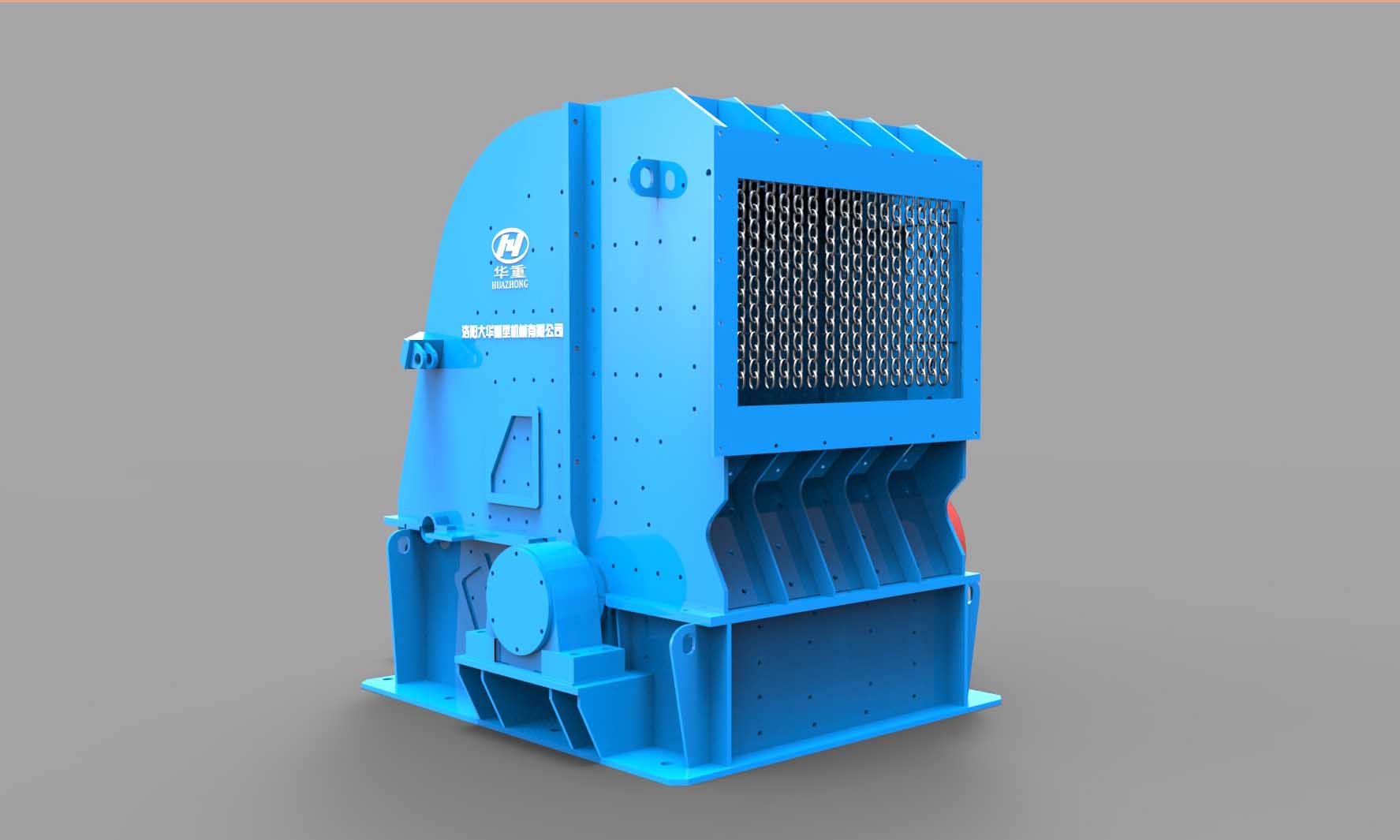

PFQ礦石破碎機-02
PFQ礦石破碎機
PFQ礦石破碎機

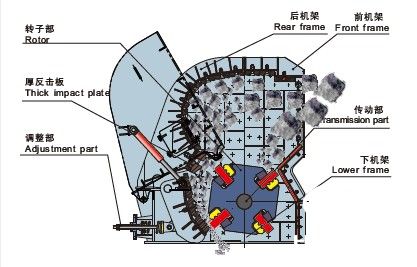

PFQ礦石破碎機工作原理
PFQ礦石破碎機主要由上機架（左、右）組成的渦旋破碎腔和P段破碎區、下機架、轉子部、第一調整部（S破碎段）、第二調整部（T破碎段）和傳動部組成。
電機經過三角帶傳動，帶動轉子高速運轉，物料自入料口進入破碎機腔內，被高速旋轉的轉子板錘打擊，沖擊至渦旋破碎腔頂部齒形反擊板后反彈自由下落，不斷同后續往上沖擊的物料碰擊破碎，未充分破碎大塊和料在P破碎腔頂部的厚齒板與板錘作用下產生的巨大的壓力與彎曲力，即使很難破碎的物料也輕易被粗碎后進入下段S破碎腔。S破碎腔齒形襯板同轉子錘板間間隙較小，物料在此受到摩擦沖擊、折斷、擠壓而得到中碎，進入T破碎腔細碎。
PFQ礦石破碎機產品特點
三段式破碎，產能高，破碎力強
1.該機結構設計獨特，有高大渦旋破碎腔和P、S、T三段破碎區，使破碎效率更高，產能更大。
2.優化的轉子結構，能提供強大的轉動慣量和錘頭沖擊力，使破碎產量更高，破碎比大。
3.特殊設計的抗磨合金"C"形板錘，使其打擊面形狀在整個壽命周期內保持不變，確保產品粒形和級配穩定。
4.標準模塊化設計的腔體襯板及齒形反擊板，互換通用性強 ，利用率更高，使用壽命更長。
5.獨特的板錘固定裝置，使得板錘穩定性更高，拆裝更方便、大幅提高工作效率。
6.該設備的排料間隙可以根據成品粒度、級配要求靈活調整。
7.標配液壓啟閉機構或選配更換板錘用的專用起吊工具，應用靈活，操作簡便。

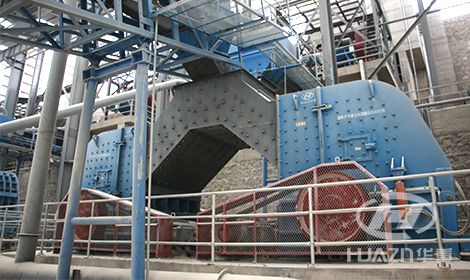

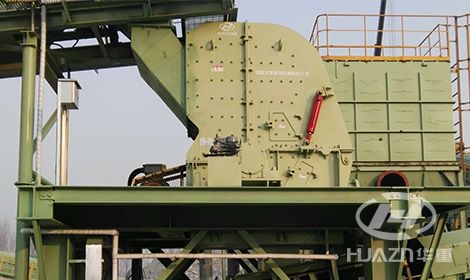

PFQ礦石破碎機處理能力大，產量高，成品料粒度均勻，廣泛應用于礦石破碎，冶金，高速公路，水利水電，建筑等領域。因其高產、高效，破碎能力強，配合顎式破碎機可用于水泥砂石料加工工藝。

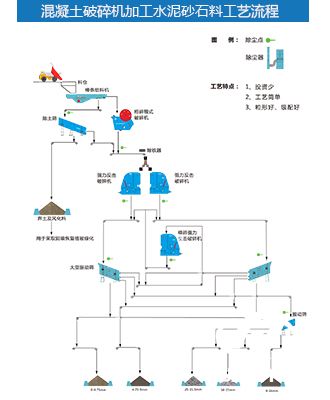

礦石破碎機加工水泥砂石骨料破碎工藝
原料 - 給料機 - 顎式破碎機（石頭破碎機） - 混凝土破碎機 - 振動篩 - 成品。
第一階段：粗碎
花崗巖大塊物料由振動給料機輸送到顎式破碎機進行粗碎，粗碎后的物料經振動篩篩分后，輸送至反擊式破碎機進行中細碎。
第二階段：中細碎
輸送到反擊破的花崗巖經過中細碎后，利用振動篩進行篩分，較大顆粒物料返送到反擊破再次破碎。
第三階段：成品包裝&運輸
破碎后的花崗巖，由振動篩按物料粒度大小進行篩分，如需清潔，可送入洗砂機清洗。最后可進行包裝運輸。
PFQ礦石破碎機技術參數
| 規格型號 | 最大給料粒度（mm） | 排料粒度（mm） | 生產能力（t/h） | 功率（kw） | 外形尺寸（mm） | |
| ＜150MPa | ＜250MPa | |||||
| PFQ0808 | 200 | 150 | -25（80-90%） | 46 | 55 | 1900×1860×2150 |
| PFQ1108 | 300 | 180 | -30（80-90%） | 80 | 75 | 2845×2000×2265 |
| PFQ1110 | 400 | 200 | -35（80-90%） | 100 | 110 | 2845×2250×2265 |
| PFQ1113 | 400 | 200 | -40（80-90%） | 150 | 132 | 2845×2420×2265 |
| PFQ1310 | 500 | 250 | -40（80-90%） | 180 | 160 | 3050×2120×2900 |
| PFQ1313 | 500 | 250 | -40（80-90%） | 225 | 200 | 3050×2420×2900 |
| PFQ1315 | 600 | 300 | -40（80-90%） | 280 | 250 | 3050×2675×2900 |
| PFQ1320 | 600 | 300 | -40（80-90%） | 350 | 2×200 | 3050×3200×2900 |
| PFQ1515 | 800 | 350 | -40（80-90%） | 400 | 2×220 | 4310×3030×3660 |
| PFQ1520 | 800 | 400 | -40（80-90%） | 500 | 2×250 | 4980×3600×3100 |
| PFQ1720 | 900 | 450 | -50（80-90%） | 580 | 2×280 | 5540×3830×4600 |
| PFQ1725 | 900 | 500 | -50（80-90%） | 670 | 2×315 | 5540×4330×4600 |
