反擊式破碎機按照轉子數目不同，可分為2種：單轉子和雙轉子反擊式破碎機。

單轉子反擊式破碎機

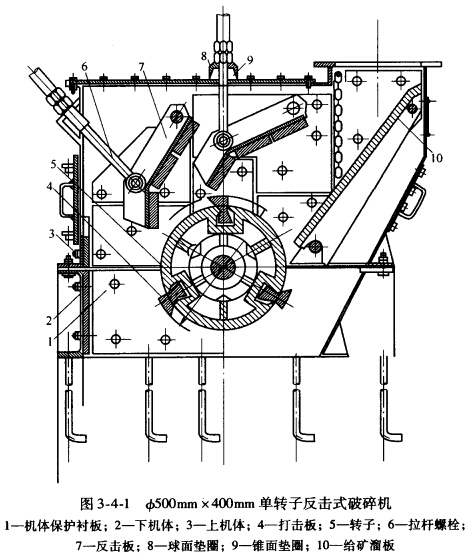

構造(圖3—4—1)比較簡單，主要是由轉子5(打擊板4)、反擊板和機體等部分組成。轉子固定在主軸上。在圓柱形的轉于上裝有三塊(或者若干塊)打擊板板錘)，打擊板和轉于多呈剛性聯接，而打擊板系用耐磨的高錳鋼(或其他合金鋼)制作。

反擊板的一端通過懸掛軸鉸接在上機體3的上面，另一端由拉桿螺栓利用球面墊圈文承在上機體的錐面墊圈上，故反擊板呈自由懸掛狀態置于機器的內部。當破碎機小進入非破碎物體，這時反擊板受到較大的反作用力，迫使拉桿螺栓(壓縮球面墊圈)“自動”地后退拾起，使非破碎物體排出，保證了設備的安全，這就是反擊式破碎機的保險裝置。另外，調節拉桿螺栓上面的螺母，可以改變打擊板和反擊板之間的間隙大小。

機體是沿軸線分成上、下機體兩部分。上機體上面裝有供檢修和觀察用的檢查孔。下機體利用地腳螺桂固定于地基上。機體的內面裝有可更換的耐磨材料的保護襯板，以保護機體免遭磨損。破碎機的給礦口處(靠近第一級反擊板)設置的鏈幕，是防止機器在碎礦過程中，礦石飛出來發生事故的保護措施。

雙轉于反擊式破碎機

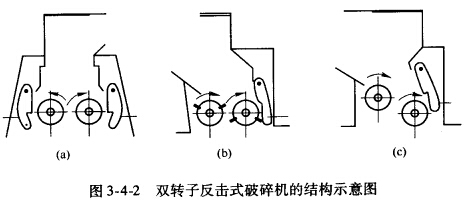

根據轉子的轉動方向和轉子配置位置，又分為下述3種(如圖3-4-2所示）。

(1)兩個轉子反向回轉的反擊式破碎機(圖3—4—2a)。

兩轉子運動方向相反，相當于兩個平行配置的單轉子反擊式破碎機并聯組成。兩個轉子分別與反擊板構成獨立的破碎腔，進行分腔碎礦。這種破碎機的生產能力高，能夠破碎較大塊度的礦石，而且兩轉子水平配置可以降低機器的高度，故可作為大型礦山的粗、中碎破碎機。

(2)兩個轉子同向回轉的反擊式破碎機(圖3-4—2b)。

兩轉子運動方向相同，相當于兩個平行裝置的單轉子反擊式破碎機的串聯使用，兩個轉子構成兩個破碎腔。第一個轉子相當于粗碎，第二個轉于相當于細碎，即一臺反擊式破碎機可以同時作為粗碎和中、細碎設備使用。該破碎機的破碎比大，生產能力高，但功率消耗多。

(3)兩個轉子同向回轉的反擊式破碎機(圖3-4-2c)。

兩轉子是按照一定的高度差進行配置的，其中一個轉子位置稍高，用于礦石的粗碎；另一個轉子位置稍低，作為礦石的細碎。這種破碎機就是利用擴大轉子的工作角度，采用分腔(破碎腔)集中反擊破碎原理，使得兩個轉干充分發揮粗碎和細碎的碎礦作用。所以，這種設備的破碎比大，生產能力高，產品粒度均勻，而且兩個轉子呈高差配置時,可以減少漏掉不合乎要求的大顆粒產品粒度的缺陷。

下面就以具有一定高度差配置的國產的φ1250mmXl250mm雙轉子反擊式破碎機為例(圖3-4-3)詳細地介紹它的結構，這種破碎機的特點是：

(1)兩個轉子具有一定的高度差(兩轉子的中心線與水平線之間的夾角為12)，擴大了轉子的工作角度，使得第一個轉子具有強制給礦的可能，第二個轉子有提高線速度的可能，致使礦石達到充分的破碎，從而獲得最終的產品粒度要求。

(2)兩個同向運動的轉子分別與第一級、第二級反擊板組成粗碎和細碎破碎腔。第一級轉子與反擊板將礦石從—850mm碎到l00mm左右給入細碎破碎腔；第二級轉子與第二級反擊板繼續將物料碎成—20mm，經破碎機下部的排礦柵板處排出。這種采用分腔集中反擊破碎原理，可以充分發揮粗碎腔和細碎腔的分腔集中碎礦的作用。

(3)兩個轉子裝有個數不等的錘頭、不同錘頭高度和錘頭形狀，以及兩個轉子具有不同的線速度，它們的情況大體上是這樣：第一個轉子上固定4排錘頭共8塊板錘，大約以38m/s的線速度破碎進入破碎機內的大塊礦石；第二個轉子上固定著6排錘頭共12排板錘，大約以50m/s的線速度，繼續將結人的100mm左右的物料碎成所要求的產品粒度。

(4)為了保證破碎產品的質量(粒度)，在兩個轉子的排礦處分別增設了排礦柵板。
