顎式破碎機安裝施工方案

顎式破碎機安裝施工方案

一、方案概況：

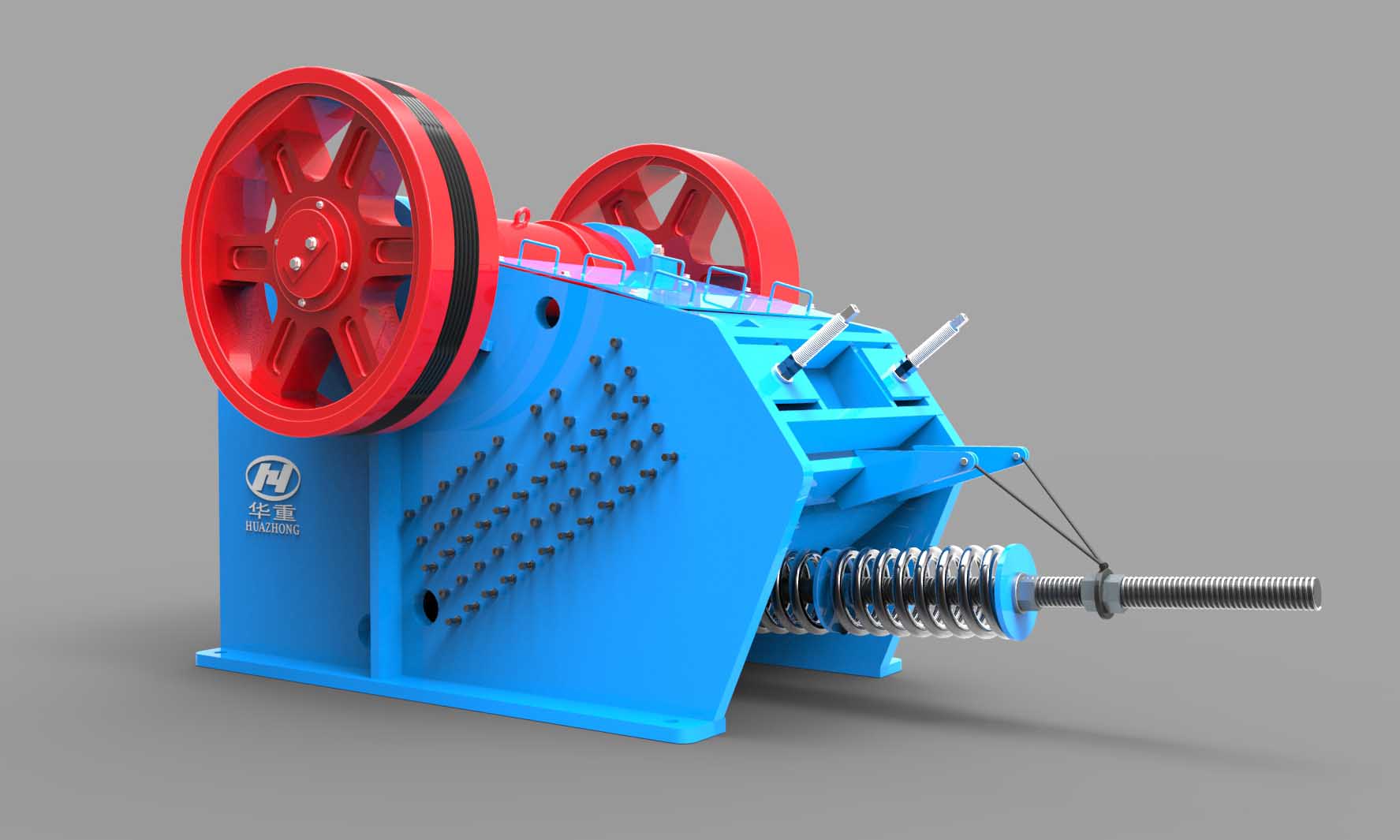

顎式破碎機，是厄立特里亞科卡金礦碎礦系統的重要破碎設備之一。礦石物料通過該重型板式給礦機給料，經顎式破碎機破碎后，經過皮帶輸送機進入緩沖礦倉進入下一流程。

產品結構

顎式破碎機主要有機架、動鄂、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板、電動機等。

二、編制依據：

相應國家、行業施工及驗收規范：

（一）、工程施工設計藍圖及設計說明書；

（二）、我公司以往安裝該項工程的有關經驗以及現有的技術力量和施工裝備；

（三）、《機械設備安裝工程施工及驗收通用規范》—GB50231-2009；

（四）、《選礦機械設備工程安裝驗收規范》—GB 50377-2006

三、安裝方法：

（一）、技術準備

施工技術資料，設計資料（施工圖、設計說明及技術規定等）、隨機技術資料（使用安裝說明書、產品質量證明書、設備裝箱單等）。

（二）、設備檢查、驗收

設備開箱檢查在建設單位、監理單位、設備供貨商（或廠家）等有關人員參加下，按照下列項目進行檢查，并做好開箱驗收記錄：

1、箱號、箱數以及包裝情況；

2、設備名稱、型號和規格；

3、裝箱清單、設備技術文件、資料及專用工具；

4、設備有無缺損件、表面有無損壞和銹蝕；

（三）、主要施工機具

1、主要施工機械：25噸、80噸汽車起重機、焊機等；

2、主要施工工具：活動扳手、套筒扳手、千斤頂、手錘、大錘、手拉葫蘆、索具、卸扣、鋼撬等；

3、測量工具：水準儀、塞尺、框式水平儀、游標卡尺、鋼卷尺、鋼板尺、水平管等。

（四）、作業條件

1、施工現場已具備施工條件，所需要的圖紙資料和技術文件齊備，圖紙會審及技術交底已進行；

2、基礎的位置、幾何尺寸和質量要求應符合現行國家標準《鋼筋混凝土施工驗收規范》的規定，并應有驗收資料或記錄。

（五）、施工順序

機架預埋件清理并找平（使用墊片進行調整）->彈性墊板安裝->機架就位（事先將機架支腿安裝在機架上）->動鄂安裝->皮帶輪安裝->電機及三角帶安裝->安全罩安裝->給料裝置安裝->排料裝置安裝->調整螺桿及彈簧安裝。

（六）施工過程

1、基礎預埋件清理，并用水準儀測量水平度，偏差±1mm。為了保證機架的四

個預埋件的水平度，需要用鋼板調整水平，調整鋼板的尺寸要比四個支架支腿尺寸稍大一些。

2、安裝排礦漏斗，按照設計圖紙要求，提前將顎式破碎機排礦漏斗做好，在安裝機架之前將排礦漏斗安好。

3、將機架支架（或者鋼支腿）安裝到機架上，用螺栓固定牢固。

4、用80噸汽車起重機就位機架機構組合體到基礎之上，使四個支架正好安放在基礎預埋件上，縱橫中心線對齊。
