礦山破碎機

礦山破碎機的產品種類、礦山破碎機的組成結構、礦山破碎機的故障及維修

礦山破碎機具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。礦山破碎機的用途是礦山破碎機廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓強度不超過320兆帕的各種物料。

礦山破碎機的產品種類

顎式破碎機（顎破機），錘式破碎機（錘破），環錘式破碎機，反擊式破碎機（反擊破），復合式破碎機（復合破），輥式破碎機（雙輥破），對輥破碎機，沖擊式破碎機（沖擊破），顎破機，鄂破機，細破機，破石機，碎石機，克石機，給料破碎機，原煤破碎機，路面破碎機，河卵石破碎機，鵝卵石破碎機復擺粗碎顎式破碎機，復擺細碎顎式破碎機，等等一系列的破碎設備。

礦山破碎機的組成結構

礦石破碎機由機殼、轉子、打擊板、錘頭、支架、襯板等組成。 　　

1.機殼由上機體、后上蓋、左側壁和右側壁組成，各部分用螺栓連結成一體，上部開有進料口,內部鑲有高錳鋼襯板，磨損后可以更換，機殼和軸之間漏灰現象十分嚴重，為了防止漏灰，設有軸封。機殼下部直接安放在混凝土基礎上，并用地腳螺栓固定。為了便于檢修、調整和更換蓖條，下機體的前后兩面都開有一個檢修孔。為了便于檢修、更換錘頭方便，兩側壁也對稱的開有檢修孔。 　　

2.轉子由主軸、圓盤、銷軸等組成，圓盤上開有6個均勻分布的銷孔，通過銷軸將6-8個錘頭懸掛起來。為了防止圓盤和錘子的軸向竄動。銷軸兩端用鎖緊螺母固定。轉子支承在兩個滾動軸承上。此外，為了使轉子在運動中儲存一定的動能，避免破碎大塊物料時，錘頭的速度損失不致過大和減小電動機的尖峰負荷，在主軸的一端還裝有一個飛輪。 　　

3.主軸是支承轉子的主要零件，沖擊力由它來承受。因此，要求其材質具有較高的韌性和強度。通常斷面為圓形，且有平鍵和其他零件連接。 　　

4.打擊板有兩塊，折線型。一個可以調整，一個是固定的。調整的一個靠的是安裝在箱體上的螺桿裝置。 5.錘頭是主要的工作部件。其質量、形狀和材質對萬華礦石破碎機的生產能力有很大的影響。因此，根據不同的進料尺寸來選擇適當的錘頭質量。錘頭用合金鑄造而成，是一般錳鋼錘頭壽命的3倍以上！

礦山破碎機的故障及維修

由于破碎機工作條件相對比較惡劣，在運行過程中承受的力矩或振動較大，常會造成傳動系統故障，常見的有軸承室、軸承位磨損，軸頭、鍵槽磨損，皮帶輪、聯軸器內孔磨損等。同時由于生產現場粉塵比較嚴重、潤滑條件不良，也會加速傳動部位的磨損。 　　

另外現代生產企業生產自動化、連續化程度高，對設備平穩運行的要求也越來越高。而破碎設備也在向大型化、高產量化方向發展，拆卸、運輸、維修難度也在不斷增大，若沒有先進的維修手段，以上設備問題一旦發生，不能在第一時間快速有效解決，勢必會嚴重影響企業的生產。 　　

礦山破碎機設備常用的有哪些？

有4種：鄂式破碎機、圓錐式破碎機、反擊式破碎機和沖擊式破碎機。

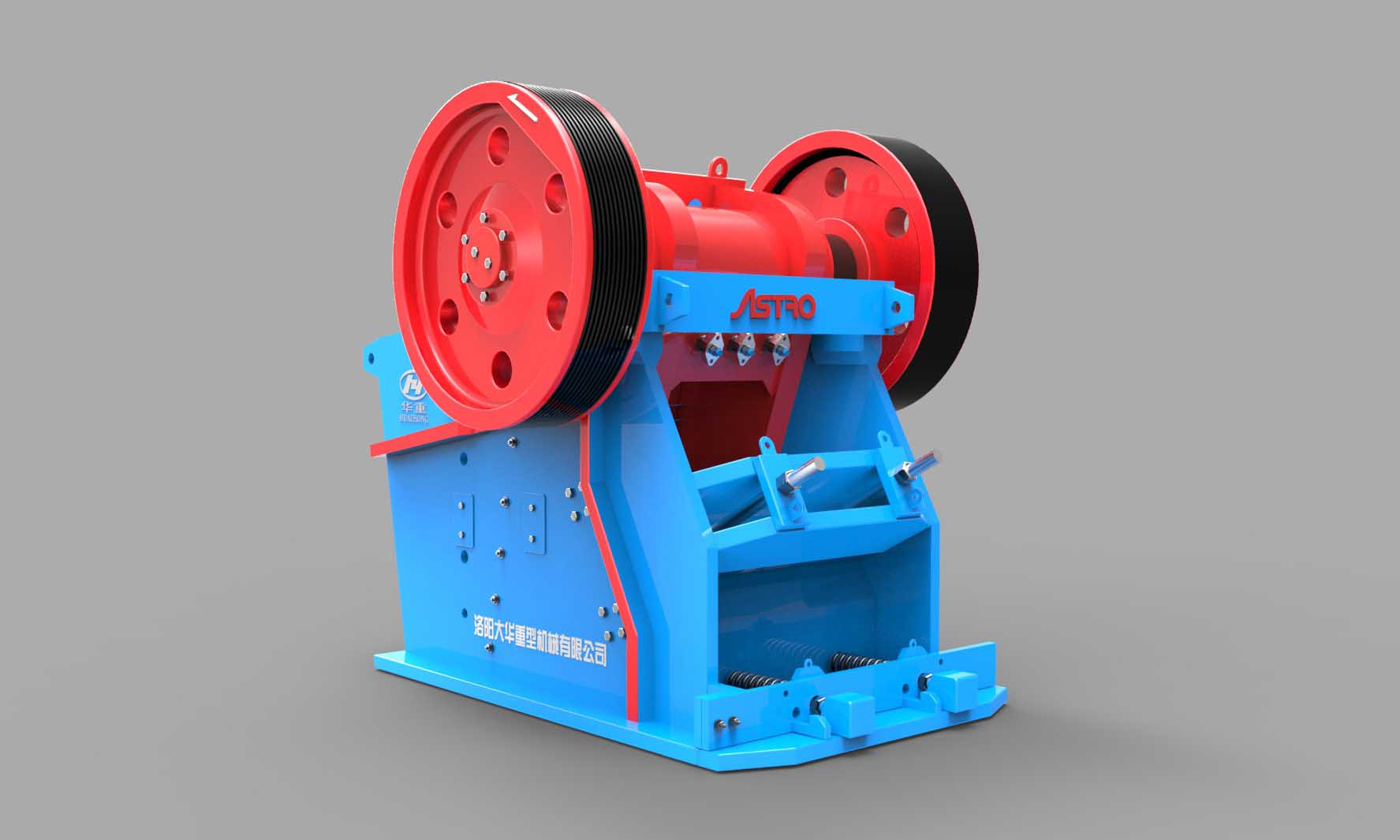

鄂式破碎機適用于對硬度巖石的粗碎、中碎，工作方式為曲動擠壓型，其工作原理是電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下,，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產，鄂式破碎機在石料生產線中被用作第一道破碎設備（粗破）。

圓錐式破碎機適合對堅硬、中等硬度以上的礦石進行中碎、細碎。其工作方式為電動機通過傳動裝置帶動偏心套旋轉，動錐在偏心軸套的迫動下做旋轉擺動，動錐靠近靜錐的區段即成為破碎腔，物料受到動錐和靜錐的多次擠壓和撞擊而破碎。動錐離開該區段時，該處已破碎至要求粒度的物料在自身重力作用下下落，從錐底排出。

反擊式破碎機工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出反擊式破碎機適宜生產高等級公路、水電、建筑等行業用石料。

沖擊式破碎機又稱制砂機，工作方式為物料由機器上部垂直落入高速旋轉的葉輪內，在高速離心力的作用下，與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞擊與粉碎，物料在互相撞擊后，又會在葉輪和機殼之間以物料形成渦流多次的互相撞擊、摩擦而粉碎，從下部直通排出，形成閉路多次循環。該設備生產的石料粒形優異，呈立方體，針片狀含量極低，適宜用作骨料整形、人工制砂和高等級公路骨料生產。
