可逆式錘式破碎機

來源：http://www.qutb.com.cn 發布時間：2016-01-26 13:29:44 點擊：

導讀：可逆式錘式破碎機的結構、可逆式錘式破碎機的技術參數：可逆式錘式破碎機主軸14上裝有圓盤15。海兩個圓盤，通過銷軸17懸扶錘頭16。主軸14兩端支承在滾動軸承上。電動機ll通過彈性聯軸節12直接帶動轉子回轉。...

可逆式錘式破碎機的結構

圖15—2所示破碎機由于它的轉子10可以正、反兩方向旋轉，所以它的主要零、部件都是對稱布置的，進料口18也就必須設置在機器的正中上方。

可逆式錘式破碎機主軸14上裝有圓盤15。海兩個圓盤，通過銷軸17懸扶錘頭16。主軸14兩端支承在滾動軸承上。電動機ll通過彈性聯軸節12直接帶動轉子回轉。

排料箅條4安裝在對稱于轉子兩邊的弧形側板3上。弧形側板3的上端，懸掛在固定于機殼兩側壁上的心軸8上，下端支承在偏心輪5上。轉動機器兩側的手柄1，使偏心輪5轉動某一角度．就可以調節錘頭與其條間的間隙，從而保證所需要的產品粒度。調整時可不必停車。為了保證側板與偏心輪在機器工作時經常接觸，在側板下端裝有拉緊彈簧7，借彈簧的拉緊力，可防止物料沖擊箅條而引起側板在偏心輪上跳動。

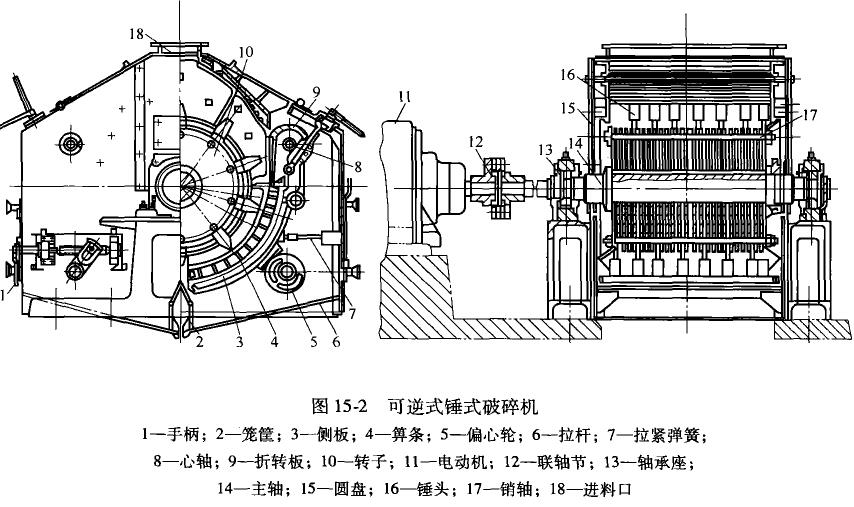

可逆式錘式破碎機的結構 - 圖15-2

為了防止錘頭將未被破碎了的物料或非破碎物帶到轉子的另一邊去，而引起事故，可使左右側板下端相距一定的距離。在這段距離內沒有箅條。而在下端安裝一個可左右擺動的可調式籠筐2，未被破碎了的物料，就落到此筐內。操作者定期拉動露在機殼外面的拉桿6，便可使積存于籠筐內的未被破碎了的物料排出去。

可逆式錘式破碎機的技術參數

機器使用一段時間后，錘頭工作的一面已磨損，轉子一側的襯板與箅條也有一定磨損。這時，可以停車把電動機反接，使轉子逆轉，錘頭未磨損的一面就變成工作面，并利用另一側末磨損的箅條與襯板，但需要將原來開著的折轉板9閉死，而將原來閉死的折轉板打開。

錘頭用優質碳鋼鍛制，箅條內鋼板切割而成。這種破碎機的其他部件與不可逆錘式破碎機基本相似。

錘式破碎機安裝好后，需進行兩小時的空載試運轉。發現問題要及時處理。然后再進行連續4—8h負載試運轉。在試運轉中，給料先減半，兩小時后再給全料。加料前，根據轉子旋轉方向，把箅條上方的折轉板調成一開一閉。運轉中，主軸承的溫度應在60度以下，若發現不正常聲音，應立即停車檢查處理。表15—1給出可逆錘式破碎機技術參數。
