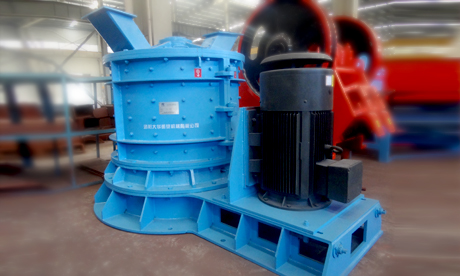

立式板錘制砂機

立式板錘制砂機的工作原理/性能特點

立式板錘制砂機的工作原理：

當物料從進料斗落入圓柱形機體之后，首先受到第一轉子上板錘的沖擊，并以很高的速度沿轉子切線方向被拋向反擊板產生撞擊，物料在反擊板上的斜齒齒面及重力 作用下，又沿斜下方向反彈到轉子體外圓周與反擊板之間（即破碎腔），物料再次受到急速旋轉的板錘沖擊后又被拋向反擊板，并繼續重復該過程。由于物料在破碎 腔內受到板錘和反擊板的周而復始的沖擊以及料塊之間的相互撞擊，致使物料沿其自然節里面、層里面發生碎裂。當破碎后的物料粒度小于第一級轉子的排料間隙 時，物料在重力作用下進入到第二級轉子的破碎腔。第二級破碎過程與第一級相同，所不同的是第二級轉子的線速度比第一級更高，物料所受到的沖擊更大，因此可 使物料破碎的更細小。當物料破碎到最終的產品粒度后，便從卸料斗排出。較大型一般有三級破碎，有三個轉子。

立式板錘制砂機的工作原理就是利用板錘沖擊、擠壓來破碎物料。

立式板錘制砂機的破碎過程是通過式被破碎。一般物料由進料口加入到排出成品，在破碎腔內只有2~3s的時間。所以物料通過量比較快，產量高。

立式板錘制砂機為兩種破碎物料方法集于一個機體內。第一級破碎體現反擊破碎機的特點，把大塊物料靠高速沖擊而得到破碎，成為小塊料。第二級粉碎又體現擠壓 機的特點，把小塊料經沖擊、擠壓后而破碎，產品成為粉狀和小顆粒料；被破碎的物料在機體內呈旋轉運動下落，使物料得到充分的破碎；物料在第二破碎腔受到沖 擊、擠壓作用，擠壓強度可達30MPa，把顆粒層壓實，同時，沖擊作用把料粒擊碎。這樣，在沖擊、擠壓作用下排出的物料不是料餅，而是物料的松散體。所 以，立軸式破碎機的產品不需要再用打散設備。

立式板錘制砂機的性能特點：

（1）破碎比大，最大入料粒度100~220mm，出料粒度小于3mm的占90%以上（其中30%~60%為粉料），出料粒度模數可調；

（2）能量利用率高，單位產量電耗1.29KW·h/t；

（3）與球磨機配套使用，可使磨機產量提高30%~40%，系統電耗下降20%~30%；

（4）易損件選用高耐磨合金材質，磨損小，壽命長；

（5）運轉平衡，密封性能好，粉塵少，噪音低；

（6）結構簡單，操作方便，占地面積小，安裝和維修方便。

立式板錘制砂機即立軸反擊式破碎機，也有很多人稱為立式復合破碎機，該制砂機是通過國外立軸錘式破碎機的引進與消化吸收，在此基礎上于20世紀90年代研制出的一種新型高效的破碎設備。該機在建材、冶金、礦山、煤炭、化工和電力等行業得到廣泛地應用，如破碎水泥熟料、石膏、石灰石、砂巖、高爐爐渣、鐵礦石、金礦石、鉬礦石、媒石、塊煤、石棉礦石、磷礦石等中等硬度物料，如采用新型高鉻合金板錘河卵石等高硬性物料。
