定量圓盤給料機

來源：http://www.qutb.com.cn 發布時間：2015-08-26 14:48:48 點擊：

導讀：定量圓盤給料機：傳統的熱返礦圓盤給料機一般為蝸輪副及傘齒輪結構,傳動裝置遠離圓盤本體,通過長的接軸或鏈輪帶動盤面轉動,在盤面襯板和盤面之間加一層石棉板,或者在盤面襯板上再砌一層耐火磚。...

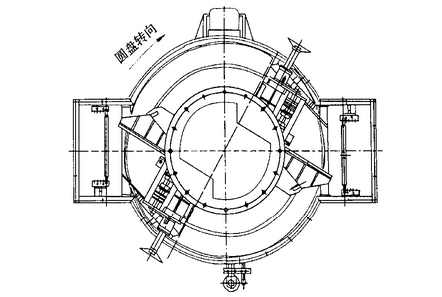

高溫定量圓盤給料機

傳統的熱返礦圓盤給料機一般為蝸輪副及傘齒輪結構,傳動裝置遠離圓盤本體,通過長的接軸或鏈輪帶動盤面轉動,在盤面襯板和盤面之間加一層石棉板,或者在盤面襯板上再砌一層耐火磚。這種圓盤一般設備龐大、占地面積大、地基復雜,耐火磚抗沖擊性、耐磨性差,使用壽命短。為此,我們在PDX型定量圓盤給料機的基礎上研制開發了新一代高溫圓盤給料機,它繼承了原PDX型定量圓盤給料機節能、環保、結構緊湊、基礎簡單、維護方便等優點,在耐高溫、抗沖擊、隔熱等方面采取了以下措施：

———盤面采取兩道隔熱措施,與物料直接接觸的導熱系數小、高強度、抗沖擊、高耐磨的復合碳化硅襯板,它能承受1400℃的高溫和400kg・f/m2的沖擊力,碳化硅襯板下為鋼板料盤,鋼板料盤和盤面本體之間為石棉板。碳化硅襯板采用鑲砌的形式,固定可靠。并在襯板上設計了30mm厚的料襯,進一步起到了耐磨和隔熱效果。

———所有齒輪傳動的潤滑采用稀油站循環潤滑,并大大增加了稀油站冷卻管的散熱面積,對潤滑油進行有效冷卻。

———對減速機提出特殊要求,電動機的絕緣等級由F級提高為H級。

———圓盤給料機上所用橡膠密封件均采用耐熱橡膠,保證設備良好的密封性。

———圓盤給料機各部件之間也采取了相應的隔熱措施,減少高溫物料熱量的傳遞。
