顎式破碎機主要零部件和材料屬性

根據對復擺顎式破碎機結構了解和資料收集，運用三維建模軟件Solidworks對機 構整體進行建模。

(1)機架

機架是安裝整個破碎機的基礎部件。其在工作中承受很大的沖擊載荷，并且重 量占整體重量的很大比例。機架材料的強度和剛度，影響著主要部件的使用壽命和 整體機構性能。PE-250X400采用整體式焊接機架，重量較輕，便于加工制造，同時 要求有較高的焊接工藝和焊接質量，并且焊接后要求退火，整體式機架材料采用 Q235鋼板，其厚度一般為25～50_。

(2)動顎與齒板

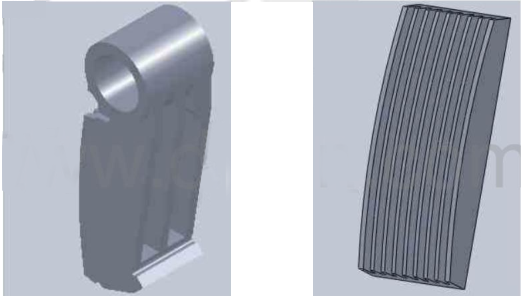

動顎是直接參與破碎礦石的部件，并且能夠支撐齒板，對剛度和強度要求較 高，動顎為鑄造件，動顎前部有安裝齒板的平面結構，其后部有三條加筋板以增強 動顎的剛度與強度，其橫截面為E型。復擺式破碎機動顎與連桿為一體，連桿在工作 時承受很大的拉力，因此選用ZG270-500鑄鋼材料，其結構如圖2.2所示。

齒板橫斷截面結構是齒形，并且采用梯形表面，齒板在工作時會承受很大的沖 擊擠壓力，對齒板的磨損很厲害，一般采用ZGMnl3鑄鋼材料。其特點是：在沖擊 負荷作用下，具有表面硬化性，形成既耐磨又硬表面，且能夠保持材料的韌性。

(3)偏心軸

偏心軸是帶動動顎（連桿）作上下運動的主要零件。偏心軸相當于曲柄搖桿機 構中的曲柄，其材料采用40Cr，偏心軸的偏心部分懸掛動顎，破碎機偏心軸的兩端 分別裝有飛輪和皮帶輪，皮帶輪除了起傳動作用外，還兼起飛帶輪的作用。它們都 具有較大的直徑和重量，其作用在于促使破碎機穩定運轉，使動力負荷均勻。

(4)肘板

肘板是破碎機結構最簡單的零部件，但起非常重要的作用。通常有三個作用： 一是動力的傳遞，有時傳遞要比破碎力更大的動力；二是起到保護的作用，如果破 碎腔落入非破碎物料時，首先會先斷裂肘板，能夠保護破碎機其他零部件不發生破 壞；三是排料口大小的調整。采用整體式肘板的滾動型結構，能夠提高工作效率， 減小機構零部件的磨損，增加其使用壽命。
