液壓輥式破碎機

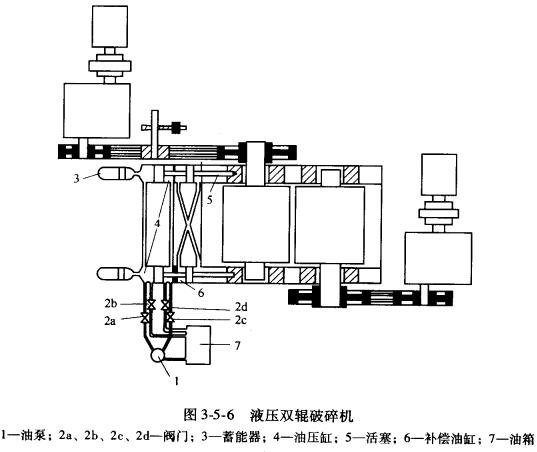

這種雙輥破碎機的活動輥的軸承是由一套液壓裝置支承的,如圖3-5-6所示。液壓裝置除起保險裝置和排料口寬度調節裝置的作用外,它還有一套“補償油缸”,當活動輥移動時能保證活動輥與固定輥的軸線平行。
從圖3-5-6可看出,固定輥和活動輥分別由兩臺電動機傳動,活動輥的軸承由雙活塞及其連桿5支承。蓄能器3中充以氮?dú)猓鋲毫σ曀枰钠扑榱Q定。當排料口寬度需要調小時,油泵1把油通過閥門2a排人油壓缸,活塞另一例的油通過閥門2d排回油箱。當排料口寬度需要調大時,油通過閥門2c排入油壓缸,活塞另一側的油通過閥門2b返回油箱。
當非破碎物進入破碎機時,活塞受力特大于蓄能器中氮?dú)獾膲毫Γ够顒?dòng)輥往左方移動。由于補償油缸之間交叉連接,它將保證活動輥移動時.其軸線與固定輥的軸線保持平行。
