環式破碎機工作原理

環式破碎機主要是利用旋轉轉子上的環錘施加錘擊力,從而獲得破碎物料作用的。

物料從本機料斗進入破碎室后，立即受到高速旋轉的四排交錯安裝著的環錘沖擊并擠壓于破碎板上，由于從環錘獲得動能，物料受其剪切擠壓，滾碾和研磨，從而破碎到所需破碎粒度后，便從篩板的柵孔落下，本機尚不能被破碎的，如鐵志塊和雜物等，經撥料器將其撥進到除鐵室內。

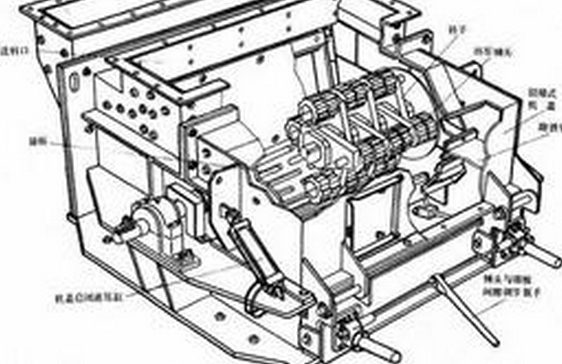

環式破碎機工作原理 - 機器結構

本機主要有機體、機蓋、轉子、篩板調節器、篩板架等組織。

1、機體和機蓋部分

   機體和機蓋都是采用鋼板件焊接，機體與機蓋通過絞鏈，用吊鏈可進行翻轉開合。當需要更換錘環等零件時，先卸下結合面上緊固螺栓后，打開機蓋，機蓋可翻轉90度。如圖一，從環軸上拆下端部上的彈性銷或孔用擋圈，抽出環軸，便可更換環錘等。

機體的前面設有擋板，借以更換篩架等零件用。擋板密封墊，靠螺栓，螺母緊固住，在機體的后部與篩板架相對應處，它安裝一個下?lián)芰习澹�與機蓋上的上撥料板相對應，構成除鐵室。其外特制一扇門，便于每班及時除鐵及雜物用。

機體和機蓋的內壁上，均裝有防護性的耐磨襯板。

2、轉子部分

   在主軸上裝配有平鍵，兩圓盤。隔套、搖臂和齒形及圓形環錘，按靜平衡的規定，分別通過環軸套穿在搖臂和圓盤上，靠彈性銷或孔用擋圈定位卡住。其主軸上各零件由兩端的夾套，鎖緊螺母予以鎖固，為避免工作中產生回松，在緊固處施點焊滯動。在主軸兩邊它裝有OB286-64型雙列向心球面滾子軸承。聯軸盤和撓性聯軸器等零件與電動機軸相連在一起。

3、篩板架部分

篩板架是采用鋼板和角鋼焊接而成，上部焊有懸掛軸。掛在機體上的軸座內，用卡板限位。支架下部的耳孔與篩板調節器的絲桿相結合在一起，用錳鋼制成的破碎板，大小篩板等零件，靠螺栓，螺母緊固其上。

4、篩板架調節部分

本機一般具有左右兩個篩板架調節器。它由U型座，絲桿、螺母和調節器座或支架等零件所組成。

當篩板與環錘之間需要調整時，先松開緊定螺母，再旋擰調整螺母來驅動絲杠從而獲得所需的調整之間隙。當出料粒度滿足要求后，用鎖緊螺母將其固定。

環式破碎機工作原理 - 機器的安裝

1、機體安裝在基面上，基面要求平直。

2、本機裝入基礎之后，應從兩個方面找水平，主軸軸向水平度允差0。1/1000毫米，機體縱向（前后 ）水平度允差0。5/1000毫米。

3、機體和機蓋的結合面處，應嚴格密封，密封墊應墊好，不得漏粉塵（本機隨機務備有海棉橡膠墊5*14毫米）。

4、轉子主軸水平允差〈0。3/1000毫米。

5、環錘的旋轉軌跡圓與篩板之間隙，開車前應調至20-25毫米，并保證機內不得有雜物存留。

機器的潤滑

1、本機在發貨前，軸承部分末注潤滑脂，為防止庫存和運輸過程中產生銹蝕，軸承僅涂有防銹甘油，用戶使用本機之前，應將此油除掉，并將軸承清洗干凈。

本機開車前應必須潤滑之部分：

1、軸承—轉子兩端軸承，注入二硫化鉬鋰基潤滑脂。注入量應為油腔1/3~2/3為宜。但應不少于軸承座內腔。而潤滑脂必須保證清潔。并應定期更換。一般半年更換一次。

2、聯軸器的組合件的相配合面。

3、篩板架上的調節絲杠與螺母的配合面。

環式破碎機工作原理 - 機器的試車

1、空載試車

A試車前必須進行下列工作

（1）檢查地腳螺栓及各緊固栓等零件是否松動。

（2）調整篩板與錘環之間隙。

（3）檢查轉子旋轉方向是否正確

（4）盤車2-3轉后，觀察是否有蹩勁現象。

B空載試車

（1）開車后，機體應無明顯振動。

（2）運轉4小時，軸承溫度不超過80度。

（3）運轉中應無金屬的相撞聲響。

（4）當本機達到運行速度后，再調節篩板與環錘之間隙。

2、負載試車

（1）按全定尺寸物塊進行給料，應由少量開始，而逐步增加到額定量。

（2）負載四小時后，停車再次檢查各項要求，認為一切正常。方可連續運行24小時。

環式破碎機工作原理 - 使用注意事項

1、給料應布滿轉子全長度上，給料應均勻。

2、破碎物料中，不準帶進較大的金屬塊，木塊等雜物，物料中的含水量，含粉量均應不超過引起篩板柵孔的堆塞為宜。

3、運行時，要經常注意軸承的溫升是否超過80度，每隔三個月應注油一次，每年最少清洗兩次，全部換注新油，推薦采用二硫化鉬鋰基脂。

4、當環錘磨損過大，效率變低民情況下，應更換環錘，其環錘的安裝排列均應保證每對相對應的兩排環錘必須平穩。允差為0。17公斤，平衡方法如表一，見環錘的更換一節。

5、大、小篩板和破碎板為50毫米，當磨損到20毫米厚度時，必須更換。

6、不允許代負載起動，一定要在本機達到運行速度后，方可施加載荷工作。

7、本機不得隨意增加轉子的轉速，不可超過額定轉速。
