輥式破碎機的類型構造及工作原理

輥式破碎機是一種最古老的碎礦設備，由于它的構造簡單，現在仍在水泥、硅酸鹽等工業 部門中獲得應用，主要用作礦石的中、細碎作業。由于這種破碎機具有占地面積大、生產能力 低等缺點，所以，在金屬礦山很少采用，被圓錐破碎機所代替。但在小型礦山，或者處理貴重 礦石，要求泥化很小的重選廠（如鎢礦）有采用輥式破碎機的。

輥式破碎機有兩種基本類型：雙輥式和單輥式。

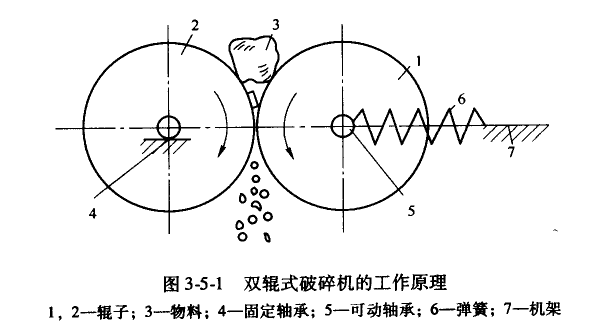

雙輥式破碎機（又叫對輥破碎機），是由兩個圓柱形輥筒作為主要的工作機構（如下圖)。 工作時兩個圓輥做相向旋轉，由于物料（礦石）和輥子之間的摩擦作用，將給人的物料卷人 兩輥所形成的破碎腔內而被壓碎。破碎的產品在重力作用下，從兩個輥子之間的間隙處排出。 該間隙的大小即決定破碎產品的最大粒度。雙輥式破碎機通常都用于物料的中、細碎。

單輥式破碎機是由一個旋轉的輥子和一個顎板組成，又稱為顎輥式破碎機。礦石在輥子和 顎板之間被壓碎，然后從排礦口排出。這種破碎機可用于中等硬度_黏性礦石的粗碎。

輥式破碎機的輥子表面分為光滑的和非光滑（齒形和槽形）的輥面兩類。

光面輥式破碎機的碎礦作用主要是壓碎，并兼有研磨作用。這種破碎機主要用于中硬礦石 的中、細碎。齒面輥式破碎機以劈碎作用為主，同時兼有研磨作用，適用于脆性和軟礦石的粗 碎和中碎。

輥式破碎機的規格用輥子直徑D x 長度L表示。

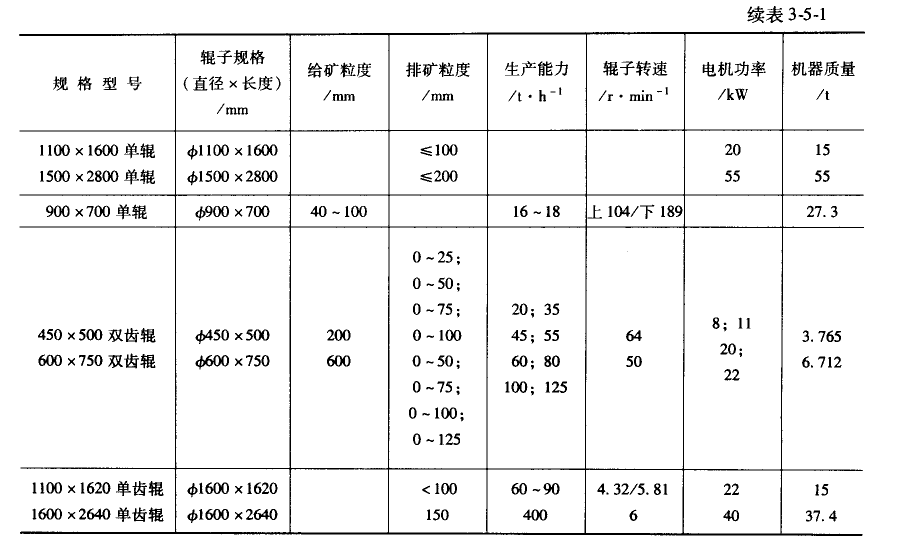

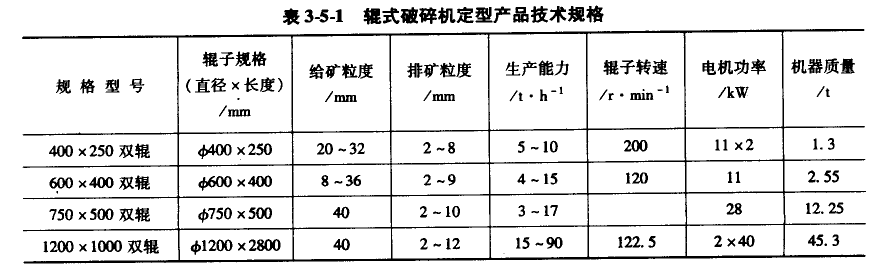

我國生產的輥式破碎機系列產品列于表3-5-1。

破碎輥：

是在水平軸上平行裝置兩個相向回轉的輥子，它是破碎機的主要工作機構。其中 一個輥子的軸承（圖中右邊的）是可動的，另一個輥子的軸承是固定的，破碎輥是由軸、輪 轂和輥皮構成。輥

子軸采用鍵與錐形表面的輪轂配合在一起，輥皮固定在輪轂上，借助三塊錐形弧鐵，利用螺栓螺帽將它們固定一起的。由于輥皮與礦石直接接觸，所以它需要時常更換， 而且一般都是應用耐磨性好的高錳鋼或特殊碳素鋼（鉻鋼、鉻錳鋼等）制作。

調整裝置：

調整裝置是用來調整兩破碎輥之間的間隙大小（即排礦口）的，它是通過增 減兩個輥子軸承之間的墊片數量，或者利用蝸輪調整機構進行調整的，以此控制破碎產品粒度。

彈簧保險裝界：

它是輥式破碎機很重要的一個部件，彈簧松緊程度，對破碎機正常工作和 過載保護都有極重要作用。機器正常工作時，彈簣的壓力應能平衡兩個輥子之間所產生的作用 力，以保持排礦口的間隙，使產品粒度均勻。當破碎機進入非破碎物體時，彈簧應被壓縮，迫 使可動破碎輥橫向移動，排礦口寬度增大，保證機器不致損壞。非破碎物體排除后，彈簧恢s 原狀，機器照常工作。

在破碎機工作過程中，保險彈簧總是處于振動狀態的，所以彈簧容易疲勞損壞，必須經常 檢查，定期更換。

傳動裝置：

電動機通過三角皮帶（或齒輪減速裝s)和一對長齒齒輪，帶動兩個破碎輥 做相向的旋轉運動。該齒輪是一種特制的標準的長齒，當破碎機進入非破碎物體，兩輥軸之間 的距離將發生變化，這時長齒齒輪仍能保證正常的嚙合。但是，這種長齒齒輪很難制造，工作 中常常卡住或折斷，齒輪修復也很困難，而且工作時噪聲較大。因此，長齒齒輪傳動裝置主要 用于低轉數的雙輥式破碎機，輥子表面的圓周速度小于3m/S。轉數較高（圓周速度大于 4m/s)的破碎機，常采用單獨的電動機分別帶動兩個輥子旋轉，這就需要安裝兩臺電動機 (或兩套減速裝置），故價格較貴。

機架：

機架一般采用鑄鐵鑄造，也可采用型鋼焊接或鉚接而成，要求機架結構必須堅固。 輥式破碎機近幾年來的發展緩慢，只是在機器排礦口的調整和保險方面采用液壓裝置，并且出 現了多輥輥式破碎機（如四輥破碎機）。四輥破碎機實際上是一種組合的雙輥式破碎機，由規 格相等的兩個對輥機串聯所組成，構造上與光面對輥機大體相同。這種破碎機，是用兩個電動 機通過皮帶或齒輪減速裝置來實現機器的傳動。
