為了保證顎式礦石破碎機運轉過程的可靠性和使用效果的經濟性，對于設計者來說，必須正確確定它的結構參數和工作參數；對于使用者來說，也必須了解掌握這些參數。影響破碎機的生產能力和電機功率的主要參數有給礦口寬度、嚙角和偏心軸轉數。

A  給礦口寬度

給礦口寬度決定破碎機最大給礦塊度的大小，這是選擇破碎機規格時非常重要的數據，也是破碎機的操作工人和采礦工入應該了解的數據，以免在生產中，由于塊度太大的礦石進入破碎機，而影響正常生產。

顎式礦石破碎機的最大給礦塊度是由破碎機嚙住礦石的條件決定的。一般顎式礦石破碎機的最大給礦塊皮(D)是破碎機給礦口寬度(B)的75％—85％，即D＝(0.75~0.85)B，或者B＝(1.25~1.15)D，通常，復擺顎式破碎機可取給礦口寬度的85％，簡擺顎式破碎機則取給礦口寬度的75％。

B  嚙角

嚙角α是指鉗住礦石時可動顎板和固定顎板之間的夾角。在碎礦過程中，嚙角應該保證破碎腔內的礦石不至于跳出來，這就要求礦石和顎板工作面之間產生足夠的摩擦力，以阻止礦塊破碎時被擠出去。

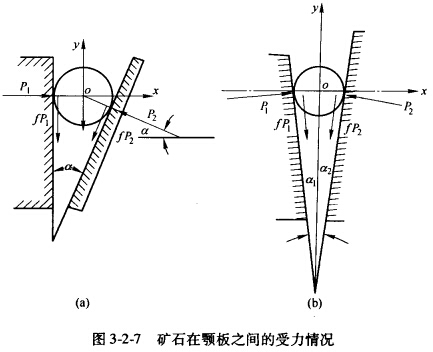

當顎板壓緊礦石時，作用在礦石上的力如圖3-2-7所示。P1和P2為顎板作用礦石上的壓碎力，并分別和顎板工作面垂直，且P1≠P2；由壓碎力引起的摩擦力為fP1和fP2，它們分別平行于顎板工作面，f為顎板與礦石之間的摩擦系數。鑒于礦石的自重與壓碎力相比很小，可以忽略不計。

如圖3-2-7a所示，以礦塊的中心作為xoy坐標系的原點，作用于礦塊的力P1和P2通過坐標原點。則它們的分力沿x軸和y軸方向的平衡方程式為：

將式(3-2-1)兩端乘以f，再與式(3-2-22)相加，并消去壓碎力P2，則得：

因為摩擦系數f和摩擦角ψ的關系是：f＝tanψ，故

式中 ψ——礦石與顎板之間的摩擦角，(°)。

當固定顎板如圖3-2-7b所示的傾斜位置時，則

欲使顎式礦石破碎機能鉗住礦石并進行碎礦工作，-fPl - fP2cosα + P2sinα＜ 0，因而α＜2ψ，

即嚙角α必須小于摩擦角的兩倍，否則礦石就會跳出破碎腔，發生事故。有時破碎機的嚙角雖在公式(3-2-3')的限度內，但因兩個礦塊鉗住第三個礦塊的嚙角超過了公式(3-2-3')的規定，這時仍有礦石飛出。

大多數情況下，f＝0.2~0.3，ψ＞12°。實際上顎式礦石破碎機的嚙角一般為20°—24°。

應當指出，隨著嚙角的減小而排礦口尺寸必然增大，故嚙角大小對破碎機生產能力的影響很大。適當減小嚙角，可以增加破碎機的生產能力，但又會引起破碎比的變化。如果在破碎比不變的情況下，嚙角的減小將會增大破碎機的結構尺寸。近年來，采用一種曲面破碎齒板，它在保持破碎比不變的條件下，嚙角特大大減小，而破碎機的生產能力可以提高，且破碎齒板磨損減輕，功率消耗有所降低。

C  偏心軸轉數

顎式礦石破碎機的轉數是指偏心軸在單位時間(min)內動顎擺動的次數。偏心軸每轉一轉，動顎就住復擺動一次，前半轉為破碎礦石的工作行程，后半轉為排出礦石的空轉行程，這是對簡擺顎式礦石破碎機的工作情況而言。增加動顎擺動次數，可以增加破碎機的生產能力，但有一定限度。當動顎擺動次數增到一定程度，礦石來不及從排礦口排出，反而造成破碎腔堵塞，實際上是降低了破碎機的生產能力。所以，偏心軸轉數大小應當適宜。

為了求得顎式礦石破碎機適宜的轉數，我們假定動顎做平行移動，忽略了動顎擺動時嚙角變化的影響，已破碎的礦石在重力作用下自由下落，不考慮礦石和破碎齒板之間摩擦力對排礦的影響。

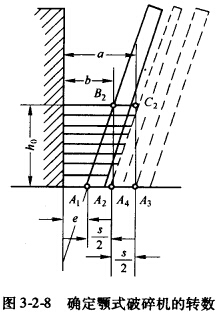

根據試驗和觀察，可動顎板開始離開固定顎板由Al點退到A2點(圖3-2-8)時，破碎腔內的礦石仍然處于壓緊狀態，只是從A2點才開始排礦，即在空行程的后半部分(偏心軸由270°轉到360°期間)排礦。當可動顎板運動到右死點A3時，排礦仍未停止，直到可動顎板回到A4點時，才結束排礦，A4點很接近右死點。因而，排礦時間相當于偏心軸每轉一轉時間的1/4。即

在t時間內(即由A2點到達A3點所需的時間)，已破碎的棱柱體礦石下落高度h0為：

根據自由落體定律，在t時間內棱柱體所通過的路程為h0＝1/2gt²，故

式中 g——重力加速度，g＝9．81m/s²；

s——動顎下部水平行程，cm；

α——嚙角，(°)；

n——偏心軸轉數(動顎擺動次數)，r/min。

該式整理得出的偏心軸的轉數為：

公式(3-2-7)只反映了動顎行程和嚙角對轉數的影響，沒有表明破碎機的類型和規格尺寸對它的影響。因此，該式只能粗略地確定顎式礦石破碎機的偏心軸轉數。

對于大型顎式礦石破碎機，為了減小動顎的慣性力和降低功率消耗，通常按公式(3-2-7)計算的轉數再降低20％—30％。

當前，在實際生產中，常用下面經驗公式來確定顎式礦石破碎機的轉數。

當給礦口寬度B≤12mm的顎式礦石破碎機，其偏心軸轉數為：

而給礦口寬度B＞1200mm的破碎機，則

式中，B為顎式礦石破碎機的給礦口寬度，m。

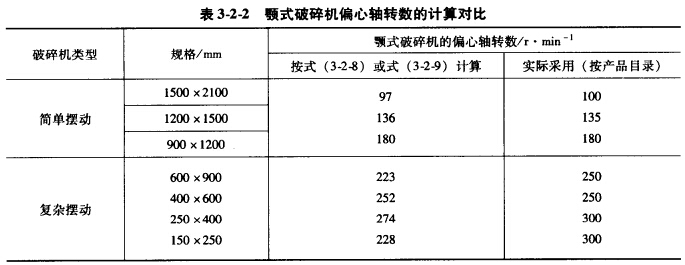

利用式(3-2-8)和式(3-2-9)分別計算的偏心軸轉數，與顎式礦石破碎機實際采用的轉數比較接近，詳見表3-2-2所示。
